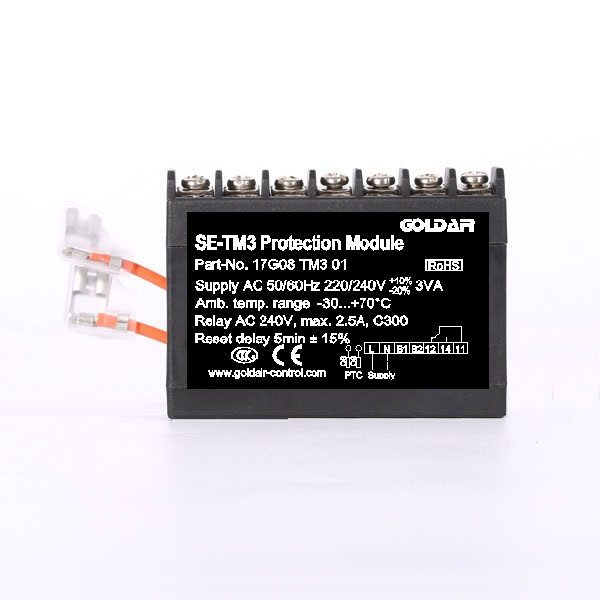

SE-TM3壓縮機電機保護模塊
訂購編號. 17G08 TM3 01
- 供電電壓: AC 200-240V -20%...+10%10% 3VA
- 環境溫度： -30…+70°C
- 溫度測量回路(類型：1-9 PTC):
- 輸出繼電器: 1SPDT, AC 240V 2.5A C300 AC/DC 24V 20mA
- 延時：5min
- 低電壓保護：小于180V
- 機械壽命: 約一百萬次
- 尺寸: 50x33x68(mm)
- 產品描述
- 文檔下載
- 在線詢價
簡介
須與PTC熱敏電阻來配套使用，防止電機溫度過高。
功能描述
與PTC溫度傳感器配合使用,可用于各種需要保護的電機。
可以連接多達9個符合DIN 44081/82的PTC傳感器，具有不同響應溫度的傳感器都可以使用。一個SE-TM3電機保護器可以監測多個被測區域，如果監測到一個或多個區域內PTC阻值超過各自響應的阻值至高阻狀態，電機保護器繼電器釋放動作,關閉接觸器, 達到了保護目的.當溫度回落至3K(總電阻約2.75KΩ)以下，開始啟動延時計時，當計時到300S時，保護模塊復位。

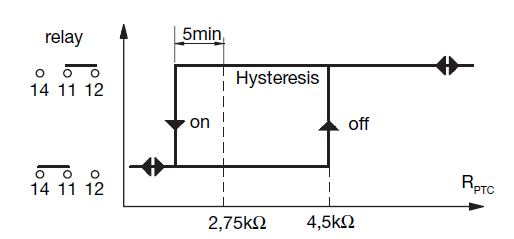

動作時序圖

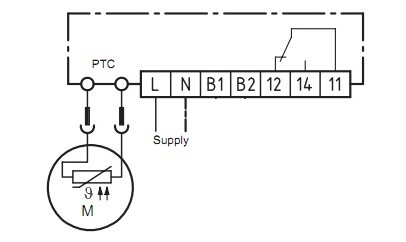

接線示意圖
