    當前位置: 首頁 > 壓縮機保護模塊 > SE-B2 電機保護模塊

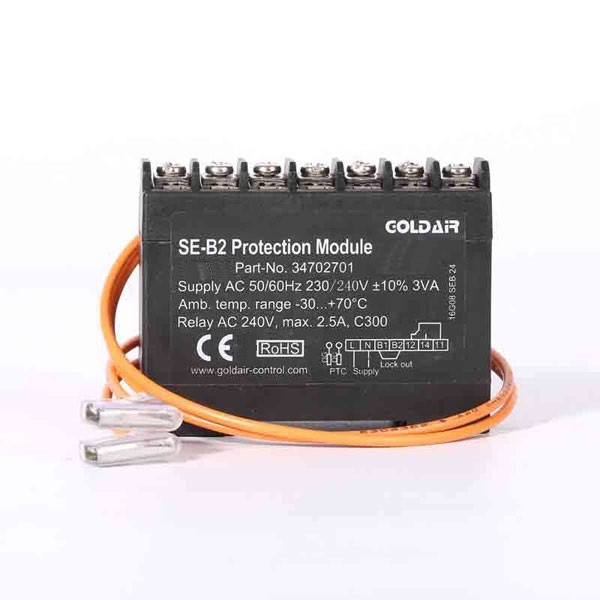

    SE-B2 電機保護模塊

  • SE-B2 電機保護模塊
  • SE-B2 電機保護模塊
  • SE-B2 電機保護模塊
  •

    SE-B2 電機保護模塊

           編號            電源電壓                     訂購編號

    34702701            AC 230/240V ±15%         16G08 SEB 24

    34702710            AC 115-240V±15%,         16G08 SEB 25

    34702702            AC 24V±15%                    16G08 SEB 26


    技術數據

    * 環境溫度:-30...+70℃

    * 測量回路(類型: PTC)

          -R動作 : 4.50 KΩ±10%、  -R復位: 2.75 KΩ±10%

    * 輸出繼電器:1SPDT

    * 機械壽命:約一百萬次

    * 防護等級:IP00

    * 尺寸: 53x33x68 (mm)

    * 重量: 約200g

    222222
    • 產品描述
    • 文檔下載
    • 在線詢價

    簡介

    主要用于大四六缸冷凍壓縮機。

    適用于重載負荷或頻繁啟動的驅動中。

    并可以應用于螺桿壓縮機油流量開關保護自鎖場合


    功能描述

    SE-B2 (橙色線)測量電路的輸入端可以連接多達9個具有不同響應溫度符合 DIN 44081/082的 PTC傳感器。一個 SE-B2可以監測多個被測區域。如果監測到一個或多個區域內PTC阻值超過各自響應的阻值至高阻狀態,壓縮機保護模塊繼電器釋放動作,關閉接觸器。當電機冷卻后并且電子鎖定功能解除后,則自動重啟監測。電子鎖保護裝置安裝在保護模塊的B1-B2端。可以通過拆除B1-B2的連接線解除鎖定功能,無電子鎖功能下的應用電機冷卻后設備可反復自執行監測動作。此開關電路為閉環電路原理,即一旦傳感器或電路故障,繼電器復位并關閉。

    橙色引線:如用于流量開關檢測保護用,須注意極性!


    線路示意圖




    • 壓縮機電機保護模SE-B2-20V2.0.pdf
