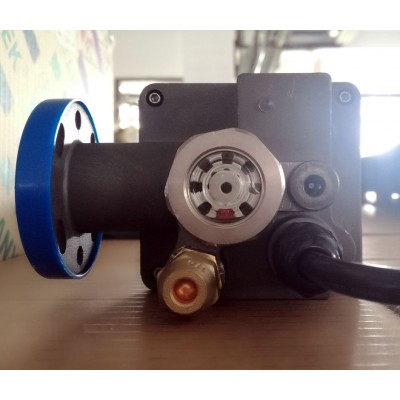

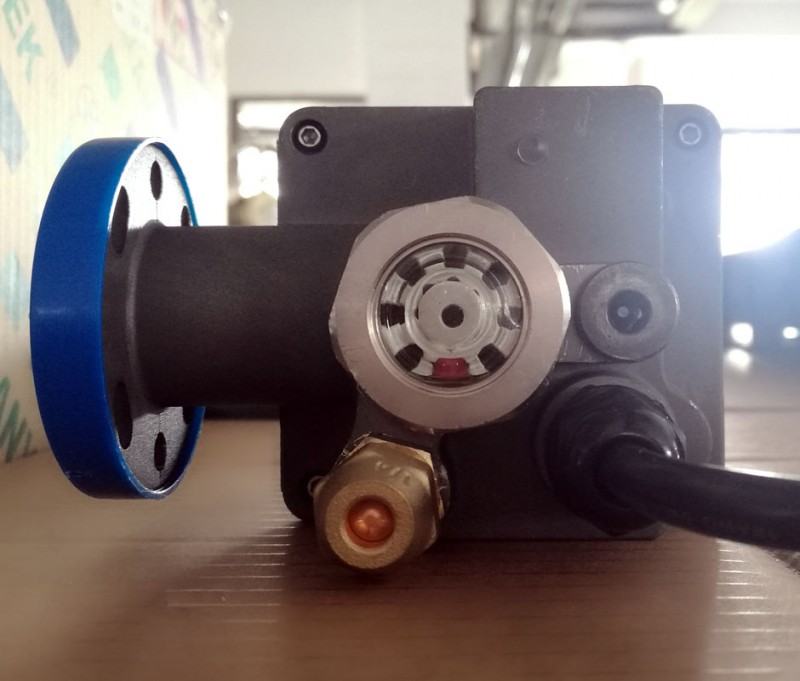

OUT280-II光電式油位控制器
特征
- 自適應高抗污染程序控制，確保精確控制，
- 玻璃棱鏡可拆卸清洗
- 精密油位測量給壓縮機提供最大限度的防護
- 狀態指示燈實時顯示和SPDT報警輸出
- 采用光電液位測量原理，不會對油泡沫及蒸汽產生誤動作
- 高抗污染確保精確控制
- 可翻轉180度安裝
- 適用于高壓供油系統及低壓供油系統
訂購編號.
- 15G16 280 01 (AC 230V)
- 15G16 280 02 (AC 115V)
- 15G16 280 03 (AC 24V)
- 產品描述
- 文檔下載
- 在線詢價
OUT280-II監視并控制制冷壓縮機的潤滑油油位, 由于從共用的儲油器采用主動油位調節供油, 解決了多壓縮機并聯時的油分配問題。此油位調節器能保持油位在油視鏡的40%到60%之間。
原理描述
OUT280安裝好通電開啟自檢，如硬件正常無故障，3秒后開始進入正常待機功能。20秒延遲期內不監測油位，讓油沉淀趨于穩定狀態。此后，一旦監測到壓縮機低油位的情形，即打開調節器內置的電磁閥，執行如下的注油程序：注油5秒/等待5秒，注油10秒/等待5秒，注油15秒/等待5秒，注油20秒/等待5秒，注油30秒/等待5秒，如果135秒后，油位仍未達到正常水平，則報警輸出，并循環執行注油程序(注油30秒/等待60秒)。如果油位正常，3秒后關閉報警輸出，再次油位監測調節程序。如果供應電壓低，即使油位正常，報警繼電器會動作并鎖定。大約5S后，注油進展自動停止。當電源斷電約5S時，鎖定可解除。內置的紅綠雙色LED燈實時顯示工作狀態。
線路示意圖
