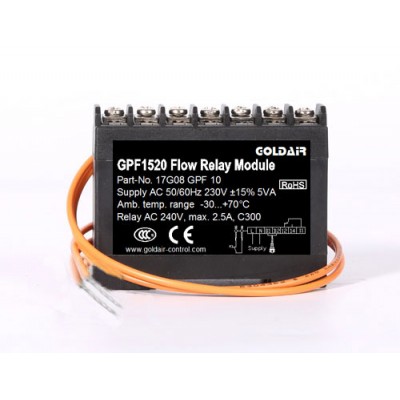

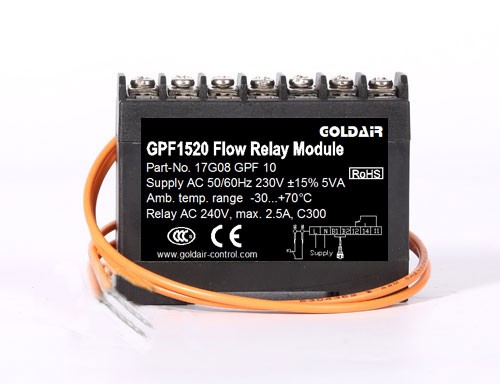

GPF1520 油流開關保護模塊
技術參數
|
訂貨號 17G08 GPF 10 17G08 GPF 11 |
供電電壓 AC 230V ±15% 5VA AC/DC 24V ±15% 3VA |
|
環境溫度 |
-30...70℃ |
|
輸入回路 -壓縮機運行信號
-油流信號 |
常閉觸點（壓縮機運行時斷開） 常開觸點（油流正常時閉合） |
|
輸出繼電器 |
Max AC 240V, 2.5A, C300 Min. AC/DC＞24V, ＞20mA |
|
延時 -運行過渡時間 -油流信號抖動 |
120秒 15秒 |
|
使用壽命 |
約1百萬次（開關循環） |
|
防護等級 |
IP20 |
|
連接 -運行信號連接 -油流信號連接 |
連接線2xAWG20 L線長=500mm 螺絲壓板連接 |
|
材料 |
PA66 |
|
安裝 |
M4螺栓固定 或直接插入35mm標準導軌 |
|
尺寸 |
53x33x68 |
|
重量 |
約170g |
- 產品描述
- 文檔下載
- 在線詢價
簡介
主要用于螺桿式壓縮機油流繼電器信號的濾波、放大。
并可以在油流模塊出現故障時保護及自鎖，有效保護壓縮機。
功能描述
GPF1520 二根引出線接壓縮機運行接觸器的常閉觸點，B1及B2端口接油流繼電器，當壓縮機啟動（常閉觸點斷開）120秒后，油流繼電器的輸出線必須要保持閉合，當油流繼電器輸出線持續15秒斷開，油流繼電器模塊保護動作，輸出繼電器斷開，并鎖定。
一旦油流繼電器模塊動作保護后，必須要斷電才可以復位。

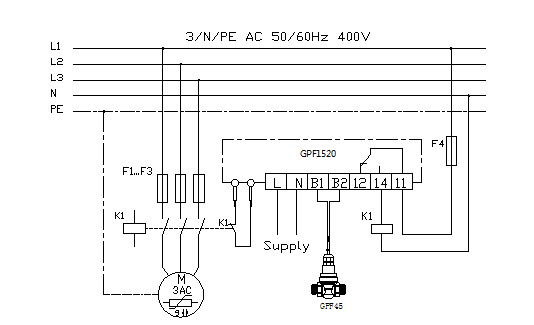

線路原理圖
