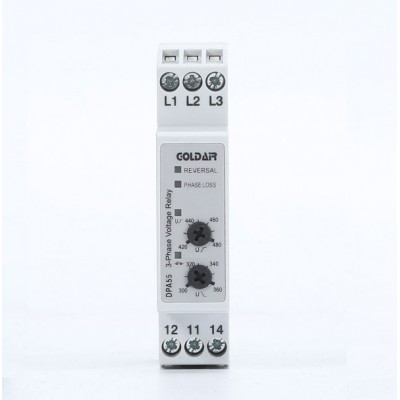

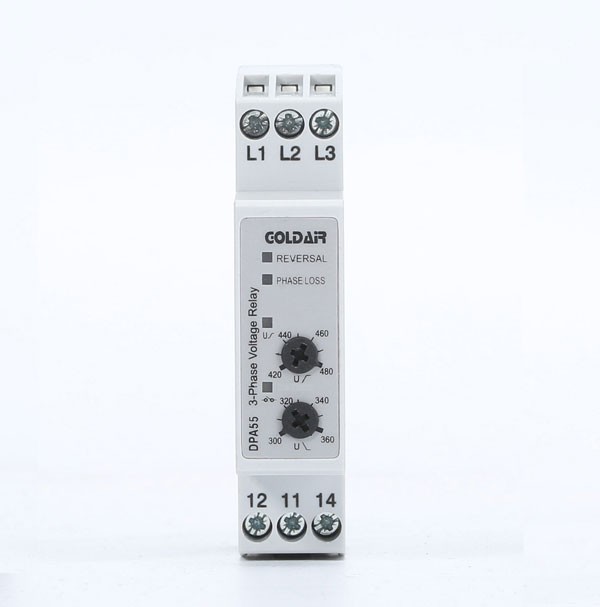

DPA55CM40三相電源監視器
訂貨號：16G0605501
產品特性
*過壓保護功能
*欠壓保護功能
*錯相保護功能
*缺相保護功能
*電壓不平衡保護功能
*過壓/欠壓故障LED指示功能
*過壓(420-480V)/欠壓(320-360V)動作值可設定功能
*繼電器動作狀態LED指示功能
技術參數
*主電路：額定電壓(380-415VAC以下，50/60Hz)
* 輔助電路：
額定工作電壓：250VAC或30VDC
額定工作電流：250VAC2A,30VDC1.5A
*儲存溫度：-30—70℃
* 機械壽命：約一百萬次
* 連接：螺絲連接
*安裝：導軌安裝
*尺寸：17.5x81x67.2
- 產品描述
- 文檔下載
- 在線詢價
DPA55CM40三相電源監視器為三相四線制供電的電源監視器。本系列產品測量自身供電電壓、再生電壓，具有相序保護、缺相保護、過壓保護、欠壓保護、相序不平衡保護等功能。
主要用于三相交流50/60Hz，額定電壓480V以下的電路中，當電源電壓正常時，繼電器吸合，常開觸點(11、14)閉合，常閉觸點(11、12)斷開，綠色LED點亮;當發生電源異常時，繼電器釋放，常開觸點斷開，常閉觸點閉合。綠色LED滅,相應故障LED點亮。一般是對三相電源的輸入側采樣!

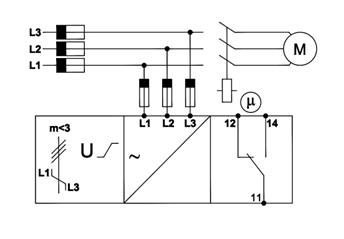

線路原理圖
