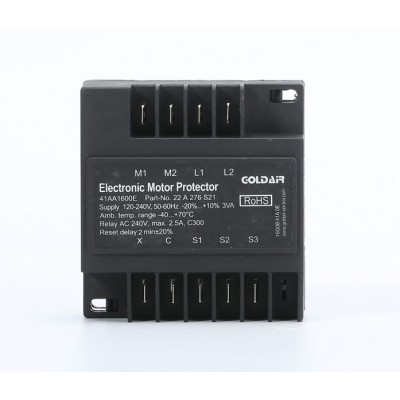

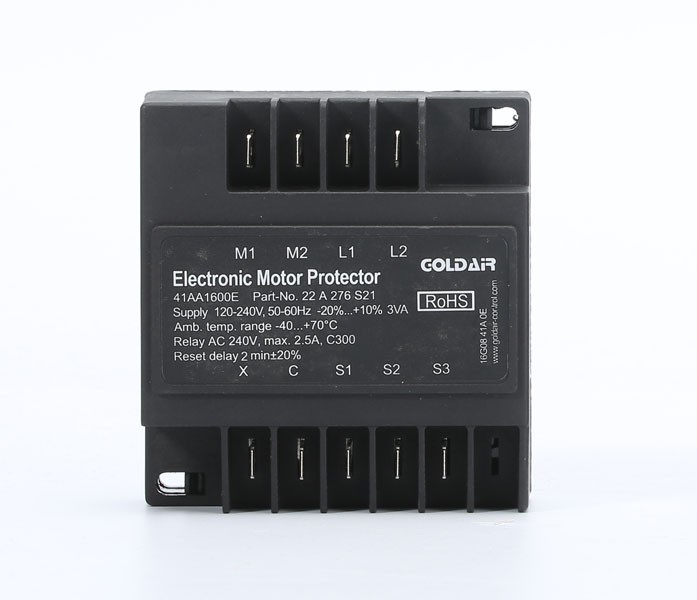

41AA1600E壓縮機保護模塊
訂購號. 16G0841A 0E
- 電源：120/240VAC
- 輸出繼電器: 1SPDT, AC 240V 2.5A C300 AC/DC 24V 20mA
- 環境溫度：-30…+70°C
- 溫度測量(類型): 1-9 PTC
- 溫度測量回路: 3組輸入
- 機械壽命 : 約一百萬次
- 尺寸: 76.5x81.5x34.5(mm)
- 產品描述
- 文檔下載
- 在線詢價
應用
41AA1600E壓縮機保護模塊可用于谷輪壓縮機及頓漢布什等品牌。
主要監測電機繞組溫度故障。
功能描述
與PTC溫度傳感器配合使用,可用于各種需要保護的電機。
* 可以并聯3組PTC熱敏電阻監測，如果監測到任一組PTC電阻成高阻狀態，電機保護器繼電器開關斷開，當溫度冷卻下降至其低于復位阻值3.25KΩ后并且2分鐘間隔時間到，繼電器繼續動作。
* 通過短接X與C端子，延時功能自動解除。
* 傳感器輸入電路和電壓檢測電路完全獨立隔離。
* 此保護模塊不適用于變頻器側。

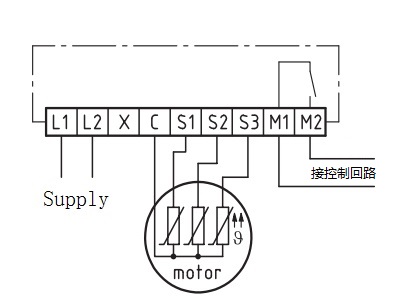

線路參考圖
